MX3系列-百兆工業級光電轉換器

產品介紹

MX3系列工業級百兆光電收發器，支持百兆電口到百兆光口的轉換。冗余電源設計，寬電壓范圍輸入，并提供過載和反接保護。寬溫設計，強抗電磁干擾能力，完全滿足苛刻的工業應用環境。

產品特征

• 支持多種光口，包括SC/ST/FC等

• 冗余電源輸入，支持過載和反接保護

• 寬溫型號工作溫度范圍-40℃ ~ 75 ℃

• IP40防護等級，金屬外殼

IEEE標準

接口

1個百兆電口10/100BaseT(X)，雙電口可選

1個百兆光口100BaseFX(SC\FC\ST)

電源

輸入電壓：

24 VDC (12 ~ 36 V)或者

110/220 VDC (88 ~ 300 V)或者

110/220 VAC (85 ~ 264 V)

功耗: 最大3瓦

電源接口：4-pin接線端子

過載保護：提供

反接保護：提供

機械特性

外殼：IP40防護等級

尺寸（W x H x D）：

24V: 30 mm x 125 mm x 90 mm

220V: 40 mm x 125 mm x 90 mm

安裝方式：默認導軌安裝，可選面板安裝

操作環境

操作溫度：標準溫度 -10°C ~ 60 °C

寬溫 -40°C ~ 75 °C

儲存溫度：-40°C ~ 85 °C

相對濕度：5 ~ 95% (無凝霜)

認證

EMI：FCC Part 15. CISPR(EN55022) class A

EMS：

EN 61000-4-2（ESD）Level 3，

EN 61000-4-3（RS）Level 3，

EN 61000-4-4（EFT）Level 3，

EN 61000-4-5（Surge）Level 3，

EN 61000-4-6（CS）Level 3，

EN 61000-4-8

IEC(EN)60068-2-6

保修期：5年

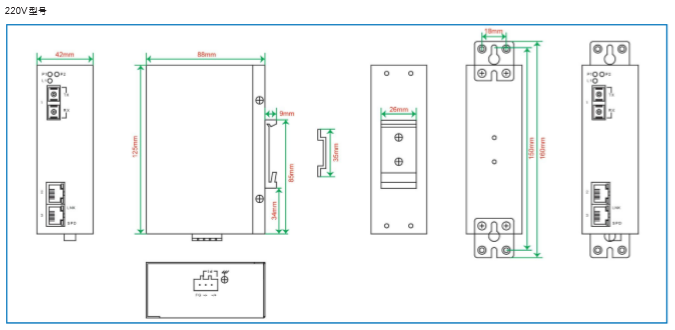

尺寸圖

配置舉例
