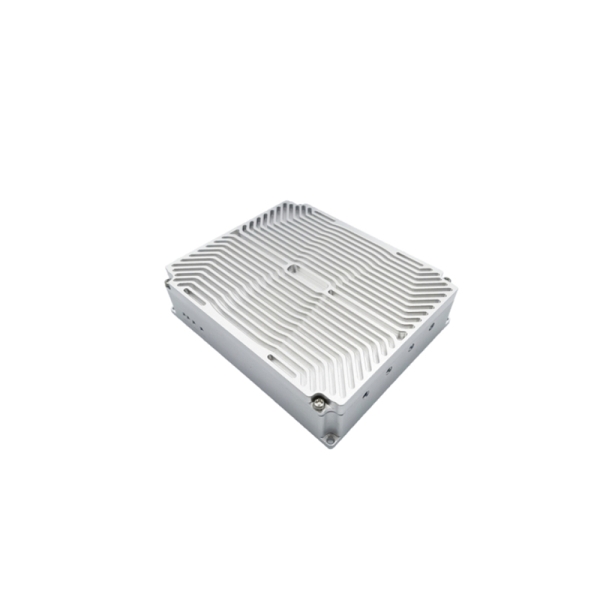

MX-6012A WIFI6 AP/無線路由器/網關/2T2R 802.11ax無線接入點

MX-6012A是一個完整的802.11 g/gn/an/ac/ax Wi-Fi6解決方案。產品基于單芯片IPQ6000，集成了四核ARM Cortex-A53 1.2GHz CPU和帶有外部FEM的雙頻802.11 g/gn/an/ac/ax 2x2 MIMO MAC/BB/無線電。

規格書聯系碼訊申請樣機

Wifi6

產品概述

MX-6012A是一個完整的802.11 g/gn/an/ac/ax Wi-Fi6解決方案，針對低功耗、低成本和高度集成的AP進行了優化。

該產品基于單芯片IPQ6000，集成了四核ARM Cortex-A53 1.2GHz CPU和帶有外部FEM的雙頻802.11 g/gn/an/ac/ax 2x2 MIMO MAC/BB/無線電。它支持802.11 ax操作，對于80MHz，最高可達1700 Mbps。

產品特征

高通Atheros IPQ6000四核ARM 64位A53 1.2GHz處理器
2x2 2.4GHz無線電，物理數據速率高達573Mbps
2x2 5.8GHz無線電，物理數據速率高達1201Mbps
支持動態頻率選擇（DFS）
DDR3內存高達3 GB
最高256MB（32MB）的SPI或閃存
高達256MB的NAND閃存
支持Uart/GPIO/LED
WAN接口：1*100Mbps（GH1.25mm 6P帶鎖扣）
LAN接口：1*100/1000Mbps（GH1.25mm 8P帶鎖扣）
DC供電：DC12/2A（GH1.25mm 4P帶鎖扣）

直流特性

要素	最小值	標準值	最大值	單位
備用物品	-	15	-	mA
Tx電流（4通道）	-	950	-	mA
接收電流（4通道）	-	250	-	mA

環境條件

溫度

工作溫度： -20℃ ~ 55℃

存儲溫度：-40℃ ~ 85℃

濕度

工作濕度：5% ~ 95%

存儲濕度：5% ~ 95%

VESD

人體模型：-2000V ~ +2000V

機器模式：-200V ~ +200V

射頻參數（2GHz）

	速率	發射功率（單通道）	發射功率（雙通道）	公差	接收靈敏度	公差
2GHz 802.11b	1Mbps	20dBm	23dBm	±2dB	-101dBm	±2dB
	2Mbps	20dBm	23dBm	±2dB	-99dBm	±2dB
	5.5Mbps	20dBm	23dBm	±2dB	-97dBm	±2dB
	11Mbps	20dBm	23dBm	±2dB	-94dBm	±2dB
2GHz 802.11g	6Mbps	20dBm	23dBm	±2dB	-97dBm	±2dB
	9Mbps	20dBm	23dBm	±2dB	-95dBm	±2dB
	12Mbps	20dBm	23dBm	±2dB	-92dBm	±2dB
	18Mbps	20dBm	23dBm	±2dB	-90dBm	±2dB
	24Mbps	20dBm	23dBm	±2dB	-87dBm	±2dB
	36Mbps	20dBm	23dBm	±2dB	-85dBm	±2dB
	48Mbps	20dBm	23dBm	±2dB	-83dBm	±2dB
	54Mbps	20dBm	23dBm	±2dB	-81dBm	±2dB
2GHz 802.11n HT20	MCS 0	20dBm	23dBm	±2dB	-96dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-94dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-90dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-88dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-86dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-80dBm	±2dB
2GHz 802.11n HT40	MCS 0	20dBm	23dBm	±2dB	-94dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-90dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-88dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-86dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-80dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-77dBm	±2dB

	速率	發射功率（單通道）	發射功率（雙通道）	公差	接收靈敏度	公差
2GHz 802.11ax HE20	MCS 0	20dBm	23dBm	±2dB	-97dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-95dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-90dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-87dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-84dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-81dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-78dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-75dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-72dBm	±2dB
	MCS 10	16dBm	19dBm	±2dB	-69dBm	±2dB
	MCS 11	15dBm	18dBm	±2dB	-66dBm	±2dB
2GHz 802.11ax HE40	MCS 0	20dBm	23dBm	±2dB	-95dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-93dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-90dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-87dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-84dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-81dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-78dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-75dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-72dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-69dBm	±2dB
	MCS 10	16dBm	19dBm	±2dB	-66dBm	±2dB
	MCS 11	15dBm	18dBm	±2dB	-64dBm	±2dB

射頻參數（5GHz）

	速率	發射功率（單通道）	發射功率（雙通道）	公差	接收靈敏度	公差
5GHz 802.11a	6Mbps	20dBm	23dBm	±2dB	-94dBm	±2dB
	9Mbps	20dBm	23dBm	±2dB	-92dBm	±2dB
	12Mbps	20dBm	23dBm	±2dB	-89dBm	±2dB
	18Mbps	20dBm	23dBm	±2dB	-87dBm	±2dB
	24Mbps	20dBm	23dBm	±2dB	-85dBm	±2dB
	36Mbps	20dBm	23dBm	±2dB	-83dBm	±2dB
	48Mbps	20dBm	23dBm	±2dB	-80dBm	±2dB
	54Mbps	20dBm	23dBm	±2dB	-78dBm	±2dB
5GHz 802.11n/ac VHT20	MCS 0	20dBm	23dBm	±2dB	-94dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-89dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-87dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-85dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-80dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-77dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-75dBm	±2dB
5GHz 802.11n/ac VHT40	MCS 0	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-90dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-88dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-85dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-82dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-79dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-76dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-73dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-70dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-67dBm	±2dB
5GHz 802.11ac VHT80	MCS 0	20dBm	23dBm	±2dB	-87dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-85dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-80dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-78dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-75dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-73dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-70dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-67dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-64dBm	±2dB

	速率	發射功率（單通道）	發射功率（雙通道）	公差	接收靈敏度	公差
5GHz 802.11ax HET20	MCS 0	20dBm	23dBm	±2dB	-94dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-92dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-89dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-86dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-80dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-77dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-74dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-71dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-68dBm	±2dB
	MCS 10	16dBm	19dBm	±2dB	-65dBm	±2dB
	MCS 11	15dBm	18dBm	±2dB	-62dBm	±2dB
5GHz 802.11ax HE40	MCS 0	20dBm	23dBm	±2dB	-89dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-87dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-85dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-83dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-81dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-78dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-75dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-72dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-69dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-66dBm	±2dB
	MCS 10	16dBm	19dBm	±2dB	-63dBm	±2dB
	MCS 11	15dBm	18dBm	±2dB	-60dBm	±2dB
5GHz 802.11ax HE80	MCS 0	20dBm	23dBm	±2dB	-86dBm	±2dB
	MCS 1	20dBm	23dBm	±2dB	-84dBm	±2dB
	MCS 2	20dBm	23dBm	±2dB	-81dBm	±2dB
	MCS 3	20dBm	23dBm	±2dB	-79dBm	±2dB
	MCS 4	20dBm	23dBm	±2dB	-76dBm	±2dB
	MCS 5	20dBm	23dBm	±2dB	-74dBm	±2dB
	MCS 6	20dBm	23dBm	±2dB	-71dBm	±2dB
	MCS 7	19dBm	22dBm	±2dB	-68dBm	±2dB
	MCS 8	18dBm	21dBm	±2dB	-65dBm	±2dB
	MCS 9	18dBm	21dBm	±2dB	-62dBm	±2dB
	MCS 10	16dBm	19dBm	±2dB	-59dBm	±2dB
	MCS 11	15dBm	18dBm	±2dB	-56dBm	±2dB
