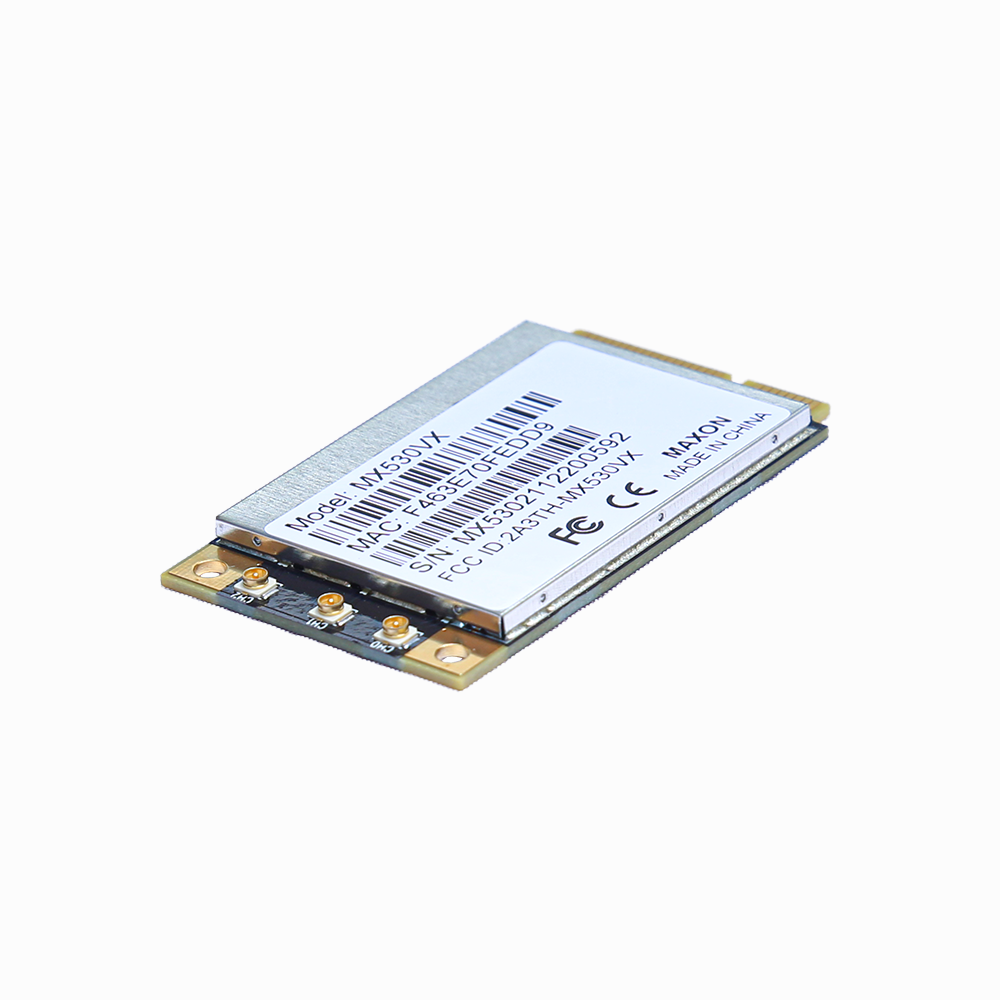

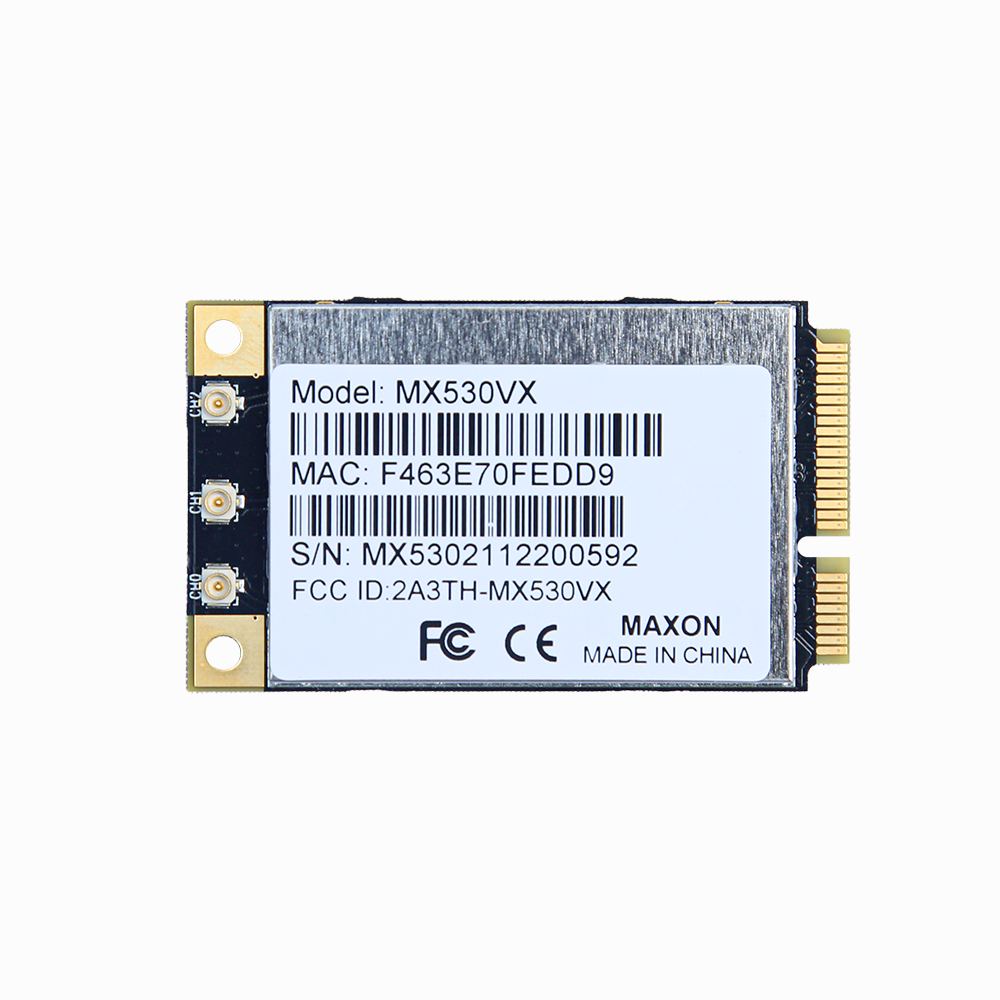

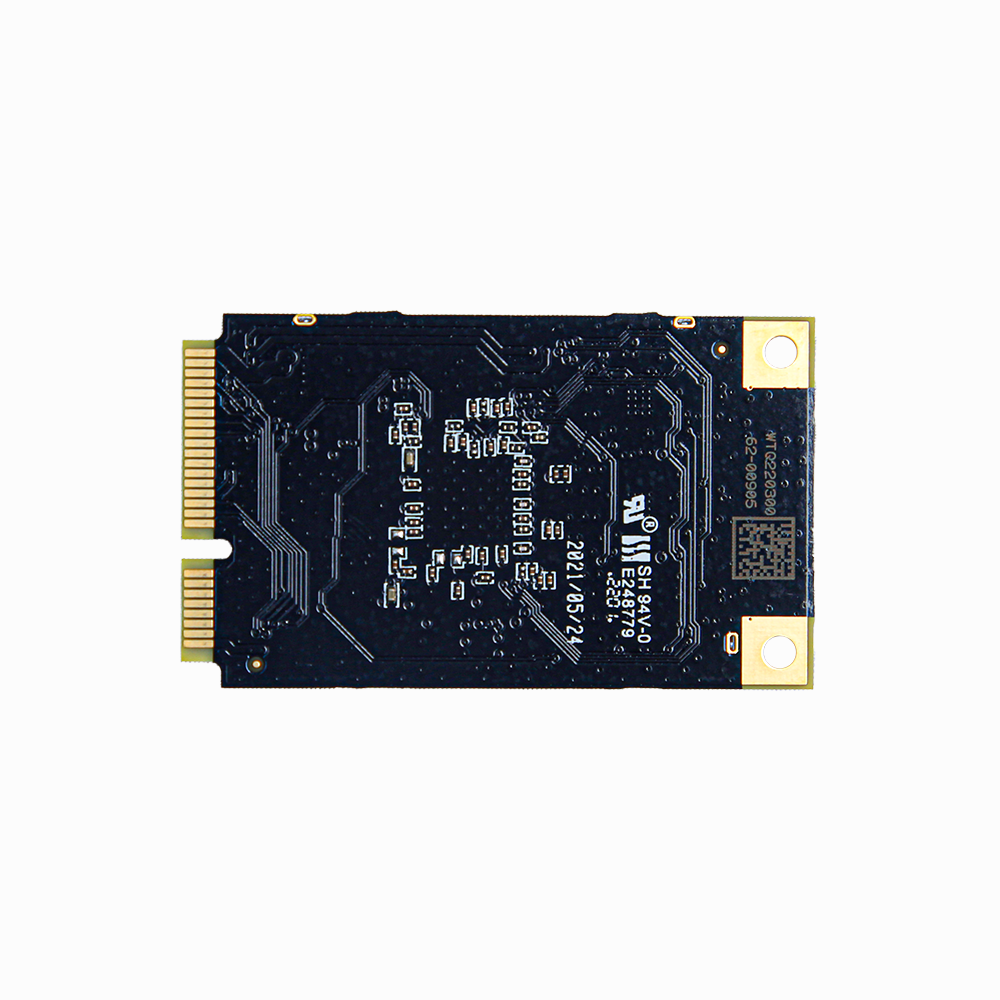

MX530VX 高通QCA9880/3*3 MIMO/MiniPCIExpress/WiFi模塊

產品類別：無線模塊系列

碼訊MX530VX無線WIFI網卡，采用高通Qualcomm QCA9880芯片，雙頻無線接入設計，主機接口為Mini PCIExpress 1.1，3x3 MIMO技術，速率高達1300Mbps。支持高通Atheros參考無線驅動程序或帶ath10k無線驅動程序的OpenWRT/LEDE。

規格書聯系碼訊申請樣機

產品概述

產品特征

專為雙頻無線接入點設計
Qualcomm Atheros:QCA9880
最大輸出功率：2.4GHz：21dBm&5GHz：20dBm（單通道）
兼容IEEE 802.11ac并向后兼容802.11a/b/g/n/ac
3x3 MIMO技術，速率高達1300Mbps
MiniPCIExpress 接口
支持空間復用、循環延遲分集（CDD）、低密度奇偶校驗（LDPC）碼、最大比率合并（MRC）、空時分組碼（STBC）
支持IEEE 802.11d、e、h、i、k、r、v時間戳和w標準
支持動態頻率選擇（DFS）
卡片經過單獨校準，以保證質量

產品規格

芯片	QCA9880
參考設計	XB140-020
主機接口	Mini PCI Express 1.1標準
工作電壓	3.3V DC
天線連接器	3xU. FL
頻率范圍	2.4GHz:2.412GHz～2.472GHz，或5GHz:5.150GHz～5.825GHz，可選雙頻段
認證	FCC和CE認證、REACH和RoHS合規性
最大功耗	5W
支持的操作系統	高通Atheros參考無線驅動程序或帶ath10k無線驅動程序的OpenWRT/LEDE
調制技術	OFDM：BPSK，QPSK，DBPSK， DQPSK,，16-QAM，64-QAM，256-QAM
環境溫度	工作溫度： -20°C～70°C，存儲溫度：-40°C ～ 90°C
環境濕度（非冷凝）	工作溫度： 5%～95%，存儲溫度：最大90%
ESD 靈敏度	1C類
尺寸（長×寬×厚）	50.9mm × 30.0mm × 3.2mm

射頻參數

	速率	發射功率（單通道）	公差	接收靈敏度	公差
2.4GHz 802.11b	1Mbps	21dBm	±1.5dB	-95dBm	±1.5dB
	2Mbps	21dBm	±1.5dB	-94dBm	±1.5dB
	5.5Mbps	21dBm	±1.5dB	-92dBm	±1.5dB
	11Mbps	20dBm	±1.5dB	-90dBm	±1.5dB
2.4GHz 802.11g	6Mbps	21dBm	±1.5dB	-94dBm	±1.5dB
	9Mbps	21dBm	±1.5dB	-93dBm	±1.5dB
	12Mbps	21dBm	±1.5dB	-92dBm	±1.5dB
	18Mbps	21dBm	±1.5dB	-90dBm	±1.5dB
	24Mbps	21dBm	±1.5dB	-88dBm	±1.5dB
	36Mbps	20dBm	±1.5dB	-85dBm	±1.5dB
	48Mbps	19dBm	±1.5dB	-81dBm	±1.5dB
	54Mbps	18dBm	±1.5dB	-75dBm	±1.5dB
2.4GHz 802.11n HT20	MCS 0	21dBm	±1.5dB	-93dBm	±1.5dB
	MCS 1	21dBm	±1.5dB	-91dBm	±1.5dB
	MCS 2	21dBm	±1.5dB	-89dBm	±1.5dB
	MCS 3	20dBm	±1.5dB	-84dBm	±1.5dB
	MCS 4	20dBm	±1.5dB	-83dBm	±1.5dB
	MCS 5	20dBm	±1.5dB	-78dBm	±1.5dB
	MCS 6	18dBm	±1.5dB	-78dBm	±1.5dB
	MCS 7	16dBm	±1.5dB	-73dBm	±1.5dB
2.4GHz 802.11n HT40	MCS 0	20dBm	±1.5dB	-92dBm	±1.5dB
	MCS 1	20dBm	±1.5dB	-88dBm	±1.5dB
	MCS 2	20dBm	±1.5dB	-85dBm	±1.5dB
	MCS 3	19dBm	±1.5dB	-82dBm	±1.5dB
	MCS 4	19dBm	±1.5dB	-79dBm	±1.5dB
	MCS 5	19dBm	±1.5dB	-75dBm	±1.5dB
	MCS 6	18dBm	±1.5dB	-75dBm	±1.5dB
	MCS 7	16dBm	±1.5dB	-71dBm	±1.5dB

	速率	發射功率（單通道）	公差	接收靈敏度	公差
5GHz 802.11a	6Mbps	20dBm	±1.5dB	-94dBm	±1.5dB
	9Mbps	20dBm	±1.5dB	-94dBm	±1.5dB
	12Mbps	20dBm	±1.5dB	-92dBm	±1.5dB
	18Mbps	20dBm	±1.5dB	-90dBm	±1.5dB
	24Mbps	20dBm	±1.5dB	-86dBm	±1.5dB
	36Mbps	18dBm	±1.5dB	-84dBm	±1.5dB
	48Mbps	16dBm	±1.5dB	-81dBm	±1.5dB
	54Mbps	15dBm	±1.5dB	-77dBm	±1.5dB
5GHz 802.11n/ac VHT20	MCS 0	19dBm	±1.5dB	-93dBm	±1.5dB
	MCS 1	19dBm	±1.5dB	-90dBm	±1.5dB
	MCS 2	19dBm	±1.5dB	-87dBm	±1.5dB
	MCS 3	18dBm	±1.5dB	-83dBm	±1.5dB
	MCS 4	18dBm	±1.5dB	-80dBm	±1.5dB
	MCS 5	17dBm	±1.5dB	-77dBm	±1.5dB
	MCS 6	16dBm	±1.5dB	-74dBm	±1.5dB
	MCS 7	14dBm	±1.5dB	-73dBm	±1.5dB
	MCS 8	13dBm	±1.5dB	-70dBm	±1.5dB
5GHz 802.11n/ac VHT40	MCS 0	18dBm	±1.5dB	-90dBm	±1.5dB
	MCS 1	18dBm	±1.5dB	-88dBm	±1.5dB
	MCS 2	18dBm	±1.5dB	-85dBm	±1.5dB
	MCS 3	17dBm	±1.5dB	-82dBm	±1.5dB
	MCS 4	17dBm	±1.5dB	-79dBm	±1.5dB
	MCS 5	16dBm	±1.5dB	-75dBm	±1.5dB
	MCS 6	15dBm	±1.5dB	-73dBm	±1.5dB
	MCS 7	14dBm	±1.5dB	-73dBm	±1.5dB
	MCS 8	13dBm	±1.5dB	-69dBm	±1.5dB
	MCS 9	13dBm	±1.5dB	-66dBm	±1.5dB
5GHz 802.11ac VHT80	MCS 0	18dBm	±1.5dB	-88dBm	±1.5dB
	MCS 1	18dBm	±1.5dB	-86dBm	±1.5dB
	MCS 2	18dBm	±1.5dB	-84dBm	±1.5dB
	MCS 3	17dBm	±1.5dB	-81dBm	±1.5dB
	MCS 4	17dBm	±1.5dB	-77dBm	±1.5dB
	MCS 5	16dBm	±1.5dB	-74dBm	±1.5dB
	MCS 6	15dBm	±1.5dB	-73dBm	±1.5dB
	MCS 7	14dBm	±1.5dB	-70dBm	±1.5dB
	MCS 8	13dBm	±1.5dB	-67dBm	±1.5dB
	MCS 9	13dBm	±1.5dB	-62dBm	±1.5dB
